USB4 Active Cable 最新重点规范

USB速度从最一开始USB 1.1最快的12M,到USB 2.0的480M,再到USB 3.2时期的单lane 10G,一直到最近USB4的单lane 20G。随着传输速度不断上升,Passive Cable长度也从USB 1.1/ 2.0的最长5m,到USB 3.2 Gen2 Type-C的最长1m,再到USB4 Gen3 Type-C的0.8m(协会建议)。不过,随着各家厂商Cable产品长度不同,USB协会也欢迎厂商突破建议长度。举例来说,百佳泰曾协助厂商2.1m(目前全球最长)的Full-Featured USB-C to C Cable (USB4 Gen2) C-C Passive Cable成功取证,另有厂商在百佳泰取得Full-Featured USB-C to C Cable (USB4 Gen3) C-C Passive Cable 1m认证

USB-IF注意到了Cable长度的问题,便开始着手于Active Cable规范的定义以及认证测试的制定。Active Cable除可以补偿因传输速度愈来愈高所带来的Channel Loss,也可以增进整个Ecosystem的Data Signal Integrity。

在2021年2月中旬USB-IF发布的USB Type-C Cable and Connector Specification Revision 2.0中,有三个Engineering Change Notice (ECN)跟USB4 Active Cable有关,分别为:

  • USB Type-C ECR USB4 Active Cable Requirements
  • Section 6.6.5 USB Active Cable Electrical Requirements for LRD-based Cables
  • Requirements for USB4™ Re-timer based Active Cables

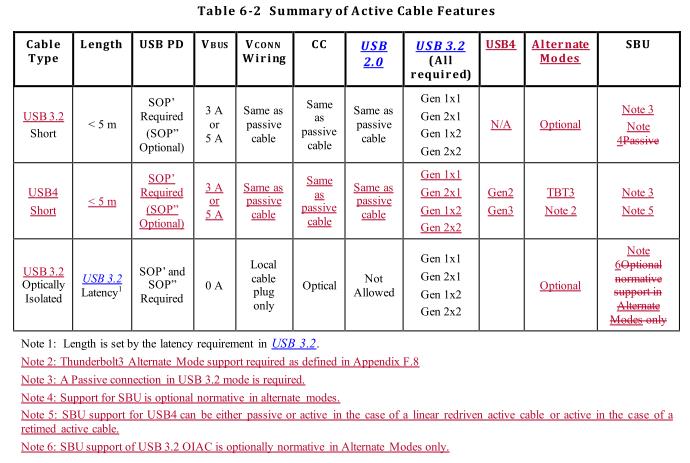

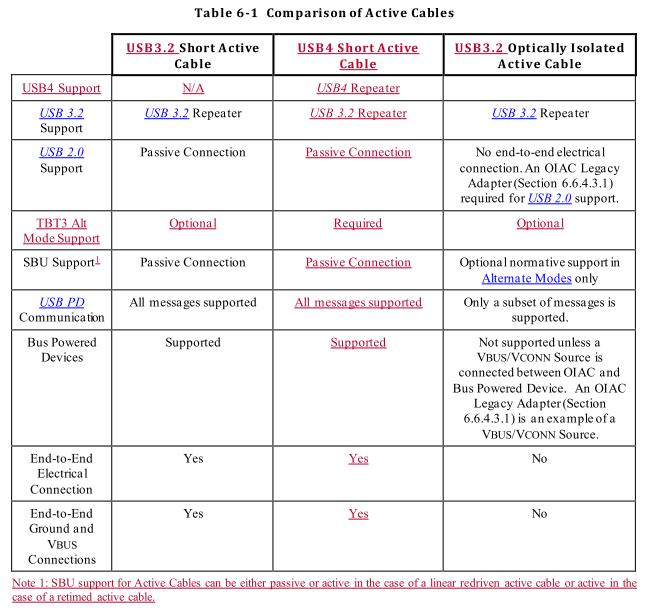

第一个ECN「USB Type-C ECR USB4 Active Cable Requirements」主要是增加USB4 Short Active Cable的要求,分别针对Table 6-1与Table 6-2修改如下红字:

USB4 Active Cable规格与Linear Re-Driver Cable认证细节
USB4 Active Cable规格与Linear Re-Driver Cable认证细节

Active Cable规格重点节录

  • Active Cable的种类主要以传输介质来分类,一种是以光来传递数据的方式,称为Active Optical Cable(AOC),目前只定义到USB 3.2传输速度。
  • 另一种则是以铜加上Re-driver/ Re-timer来传递数据的方式,称为Active Copper Cable(ACC),该Cable长度限制在5m以内。
  • 以USB 3.2 ACC以及USB4 ACC来做比对,相异之处在于USB4 ACC多了USB4速度的支持,在Alt mode的支持方面则将Thunderbolt列为必支持。
  • 在SBU支持的方面,两种类ACC Cable在Alt mode下的支持均为非必要,而USB4 ACC在SBU的传输可以是Passive,也可以是Active。
  • USB 3.2 AOC的长度端赖于是否符合USB 3.2规范的Latency,因为线长过长所以不需要供Vbus,Vconn则规定跟Cable接续的两个USB devices都需要提供电力给Cable两端的E-Marker芯片,使PD E-Marker能正常沟通。
  • USB 3.2 AOC在CC的PD沟通也规定要使用光来传输。
  • USB 2.0传输在USB 3.2 AOC则不被允许,当侦测到运行速度降到USB 2.0并reset 3次后,需要枚举USB billboard并跳出警示讯息来警告用户。

USB4 Linear Re-Driver Cable电气测试与认证细节

上文谈到Type-C Passive Cable发布2个Engineering Change Notice (ECN),其中一项新增有关USB4 Active Cable的规范。现在来介绍第二个ECN「USB Active Cable Electrical Requirements for LRD-based Cables」,也就是USB Type-C Linear Re-Driver (LRD) Cable的电气要求。

USB Type-C Cable and Connector Specification Revision 2.0的第6章,过去只有USB Type-C Re-Timer Cable相关规范。2019年时,Intel本以Re-Timer做为开发重心,但因单价较Re-Driver为高,做成Active Cable之后的单价尤为可观,故之后均以Re-Driver为重点,USB-IF也藉此ECN补完USB Type-C LRD Cable的Electrical Requirement。

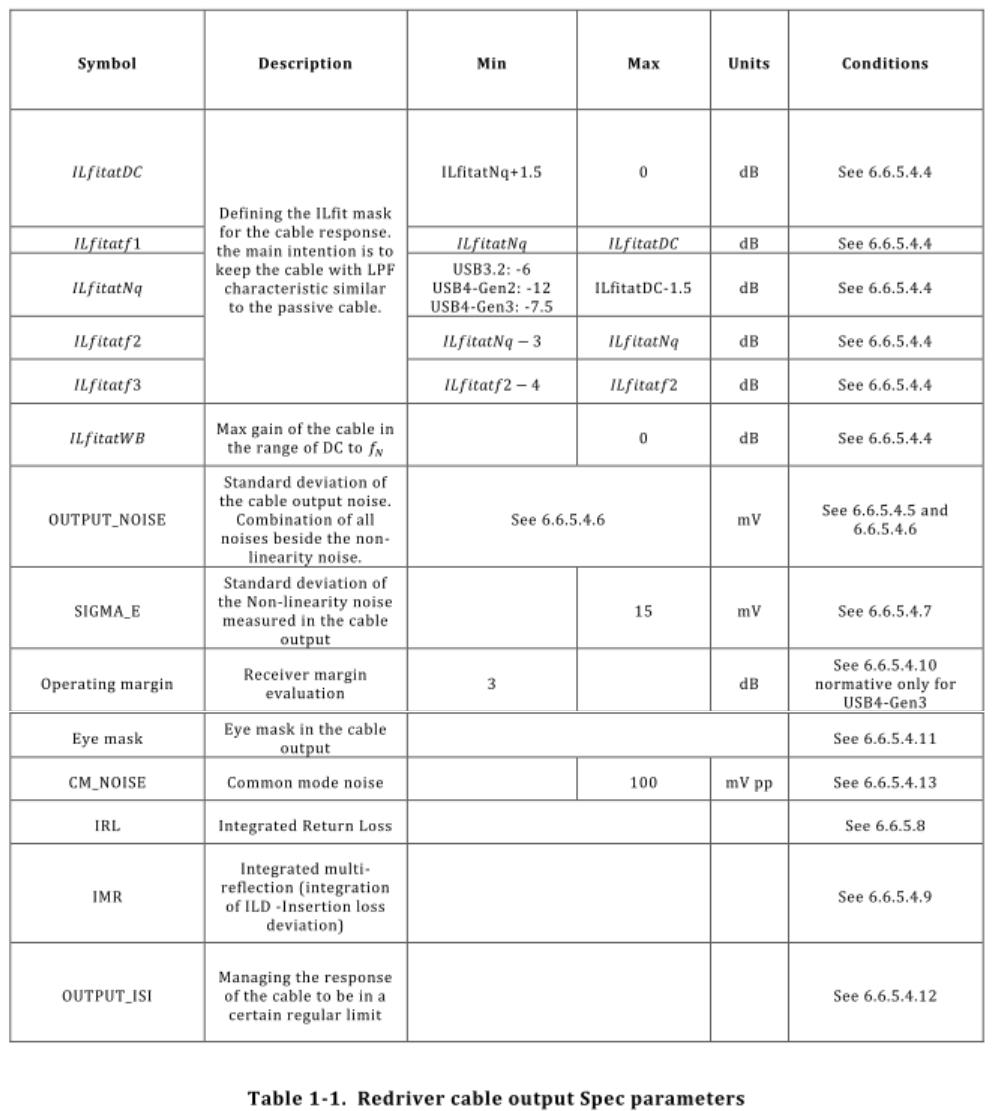

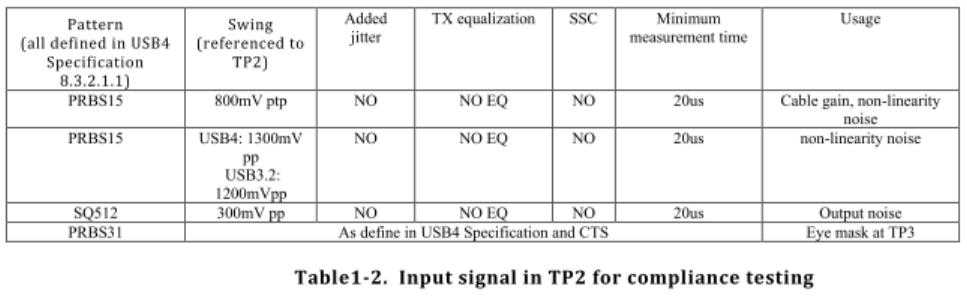

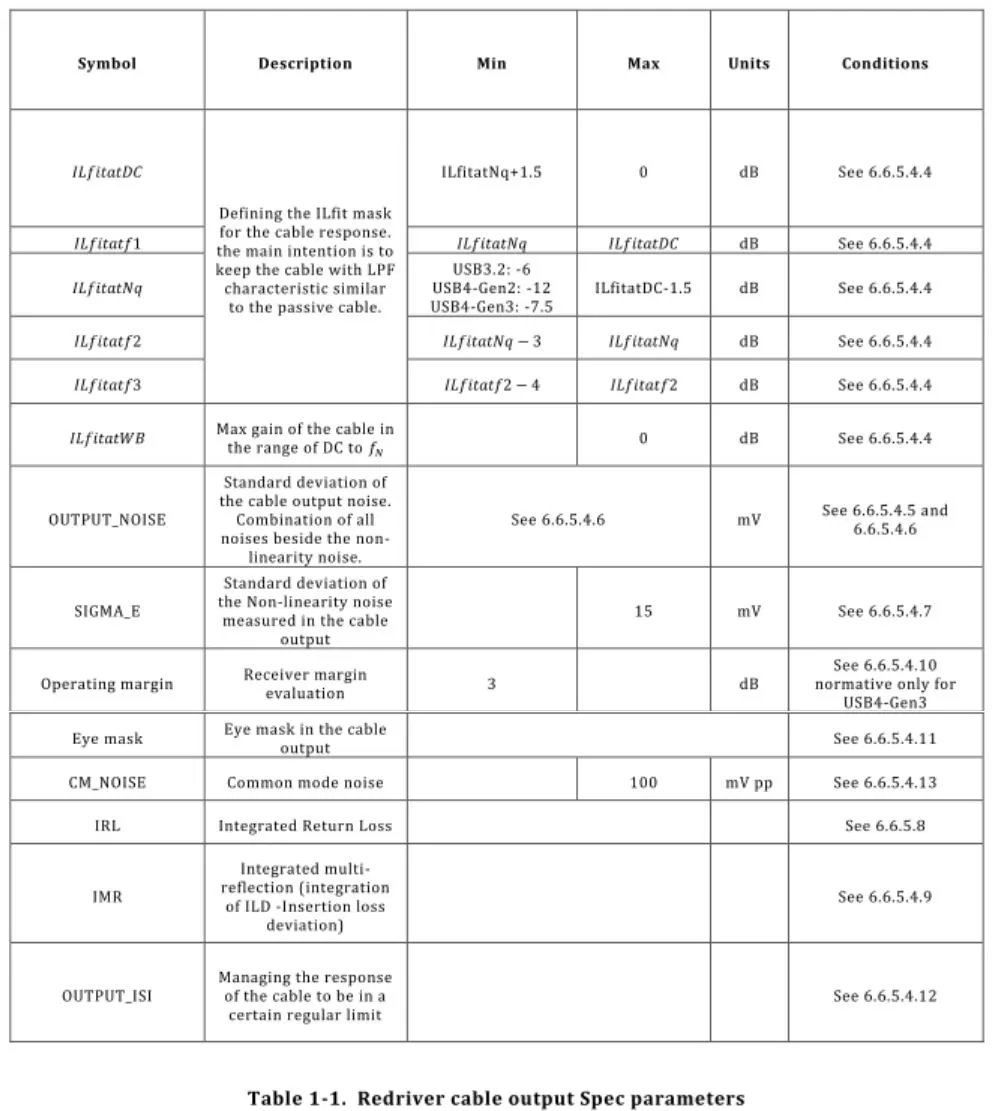

下面节录Table 1-1与Table 1-2关于LRD Cable的Electrical Requirement:

USB4 Active Cable规格与Linear Re-Driver Cable认证细节
USB4 Active Cable规格与Linear Re-Driver Cable认证细节

LDR Cable Compliance与测项进度

根据USB-IF Annual Meeting得到的消息,LRD Cable Compliance包含以下测项,各测项相关进度亦简述如下:

  • USB Type-C Functional: 会利用两台LeCroy M310P,一台模拟为DFP/ SRC,另一台则模拟为UFP/ SNK来执行相对应速度USB数据传输的测试。
  • USB PD: 也就是PD E-Marker 测试,USB-IF规划初期Compliance可能不会执行,某些测试则会用USB Type-C Functional来涵盖。
  • USB Cable and Connector: 参考Passive Cable的标准来执行测试。
  • USB Type-C Thermal: Fixture & Chamber Box尚在规划故没有进展。
  • LRD Electrical: 目前USB 3.2还在每周Working Group的Meeting讨论改进。USB4目前最新版是8,稍后会做介绍。
  • USB LRD interoperability: 疫情关系造成USB-IF活动全面停办,相关活动也随之无法举办,端看2021年8月在美国的USB Compliance Workshop是否举办来决定。

三大USB4 LRD Cable Electrical Test

  • Frequency Domain Test: 确保LRD Cable加了Re-driver的每条lane,其高频特性能尽量符合Passive Cable。
  • Time Domain Cable Stand-Alone Test: 验证高速讯号运行在LRD Cable上,其讯号质量能优于Passive Cable。
  • Time Domain Cable Output Eye Test: LRD Cable讯号透过Receiver Long Channel所得到的分数能优于Passive Cable。

USB Frequency Domain Test测试重点

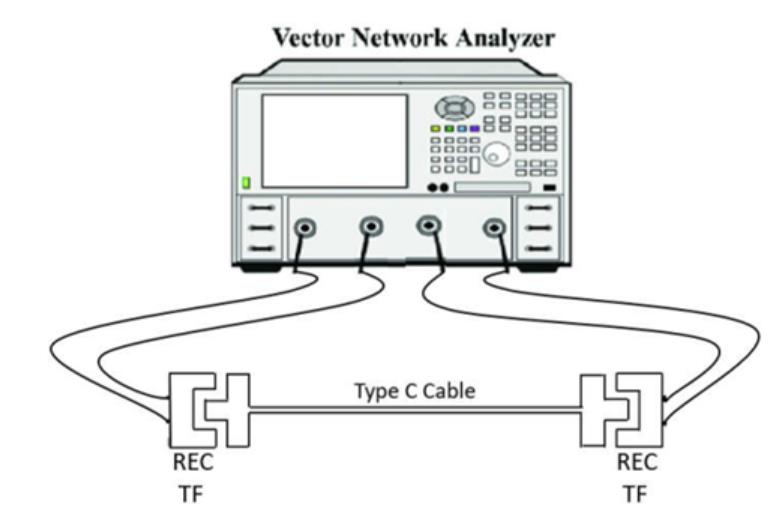

Frequency Domain Test目前使用的设备为Keysight E5071C,相信大家应该都不陌生,测试重点请参考如下:

  • 需要得到LRD Cable每条lane正向反向的S参数,接着再利用S参数带入91a来取得测项的运算结果
  • 取得S参数时跟Passive Cable一样,需要De-embedded 治具带来的影响,取得LRD cable only的S参数。
  • 除了取得LRD cable各lane共8个方向的S参数之外,也需要额外取得USB4 Gen3/ Gen2以及USB 3.2 Gen2这些Passive Cable各一lane的S参数,为后续Time Domain Cable Stand-Alone Test做准备。
USB4 Active Cable规格与Linear Re-Driver Cable认证细节

USB4 Linear Re-Driver Cable Time Domain 测试关键

Time Domain的相关测试项目,大致上包含2大部分:Time Domain Cable Stand-Alone Test以及Output Eye Test。

Time Domain Cable Stand-Alone Test

Time Domain Cable Stand-Alone Test使用的设备为Keysight 33GHz Scope与Keysight M8020 with M8062A模块。测试主要是取得LRD Cable Output端各lane trace加上LRD芯片的Noise,以及在USB4与USB 3.2速度下的反应。测试时需要针对LRD Cable的各lane正反向传输分别取得下面四个Pattern的波形,再用Get_iPar_v0.91a来判断:

  • 400mV-pk PRBS15的Differential Mode Waveform
  • 400mV-pk PRBS15的Common Mode Waveform
  • 650mV-pk PRBS15的Differential Mode Waveform
  • 150mV-pk SQ512的Differential Mode Waveform

Time Domain Test与Frequency Domain Test相同点之一,需在USB4 Gen3/ Gen2以及USB 3.2 Gen 2这3条Passive Cable各lane取得上述4个波形,搭配Frequency Domain Test所取得的S参数来做运算。

LRD Cable则需要分别在USB4 Gen3/ Gen2以及USB 3.2 Gen 2这3个速度,再加上正反向传输以及全部4个lane取得这4个波形,搭配Frequency Domain Test所取得的S参数来做运算。

USB4 Active Cable规格与Linear Re-Driver Cable认证细节

Time Domain Cable Output Eye Test

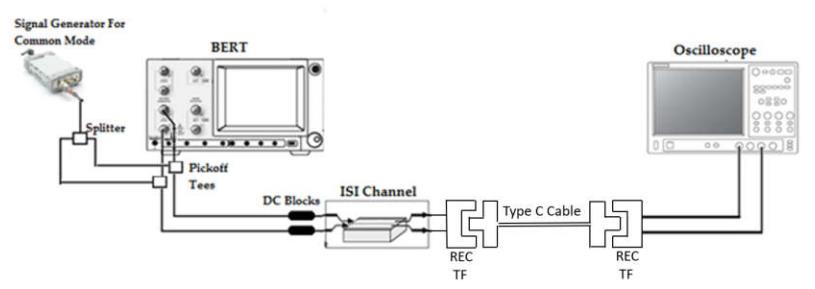

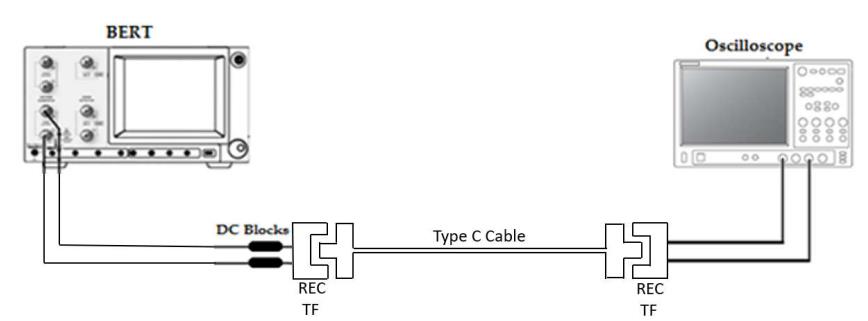

Time Domain Cable Output Eye Test是USB4 LRD Electrical里最花时间的测试。用到的测试设备除了前面Time Domain Cable Stand-Alone Test的Keysight 33GHz scope与Keysight BERT之外,还需要Receiver Long Channel的Fixture Kits。

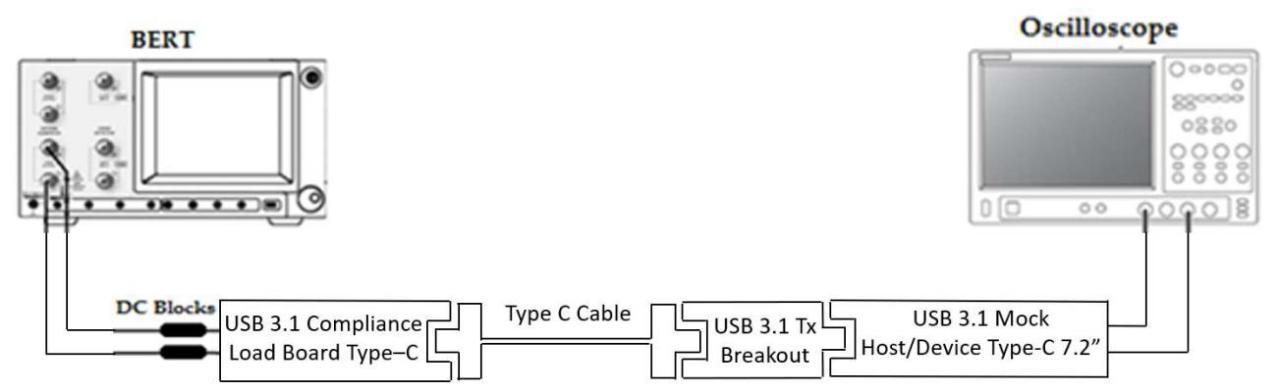

测试前需要执行USB4 Gen3/ Gen2与USB 3.2 Gen2在Receiver Long Channel的校正。该测试主要是用Receiver Long Channel测试环境,看BERT打出特定amplitude以及jitter量的讯号,经过待测LRD Cable进入scope,在scope经过CTLE与DFE之后眼高与眼宽的乘积(后称Eye Area Score)是否比Passive Cable所得到的Eye Area Score相同或更好。

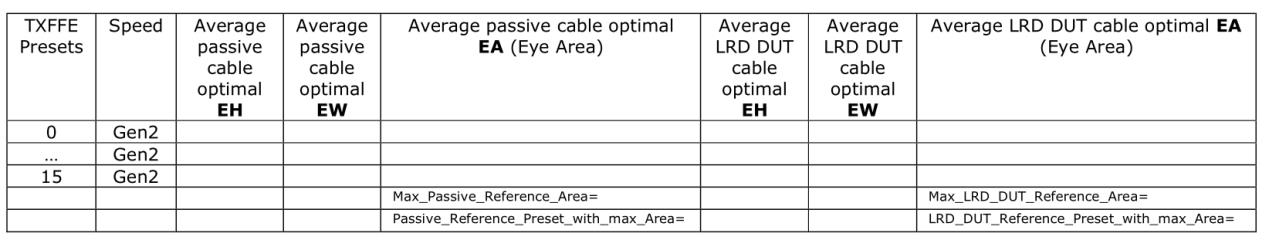

USB4因为16组Presets,搭配10组CTLE加DFE,总共需取得160个Eye Area Score。再从中取得个最大的Eye Area Score,做为LRD Cable待测lane的分数。该Eye Area Score并没有标准,单纯代表该lane的分数。因为要执行160次再来比大小,所以一个lane需要5至6小时来完成。

USB4 Active Cable规格与Linear Re-Driver Cable认证细节
USB4 Active Cable规格与Linear Re-Driver Cable认证细节

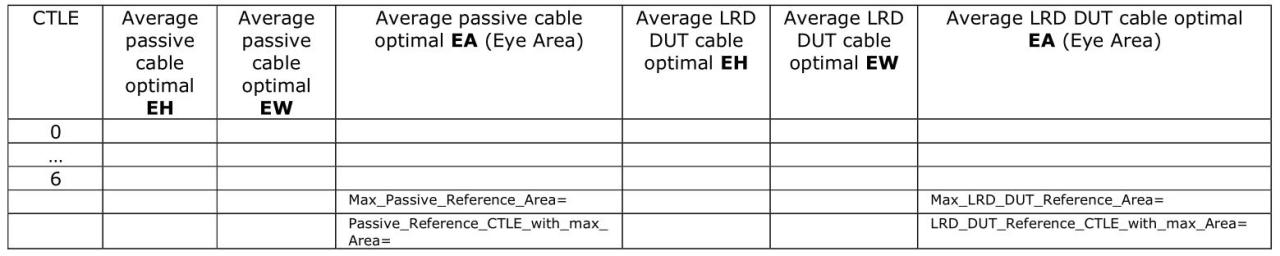

验证USB 3.2时则需要对SigTest做一些修改,将7组CTLE放入SigTest。和USB4相比,USB 3.2测试不那么复杂,但也会将待测lane在scope撷取的波形存下来,带入SigTest套用7组CTLE取得7个Eye Area Score来比大小,最后取得分数最高的Eye Area Score。

USB4 Active Cable规格与Linear Re-Driver Cable认证细节
USB4 Active Cable规格与Linear Re-Driver Cable认证细节

测试时一样要先取得USB4 Gen 3/Gen 2与USB 3.2 Gen 2 Passive Cable其中一lane的最大Eye Area Score,接着改用LRD Cable验证各lane在各USB速度、正反向传输,搭配Presets与CTLE加上DFE所得到最大的Eye Area Score。

百佳泰执行USB4 LRD Cable Electrical Testing相关设备已经准备完毕,日前已协助多家USB-IF Cable Assembly 厂商完成测试。各位厂商如果有相关测试需求或对测试内容有疑问,欢迎洽询百佳泰以取得更多信息。
