VESA标准视频信号中的Timing解析

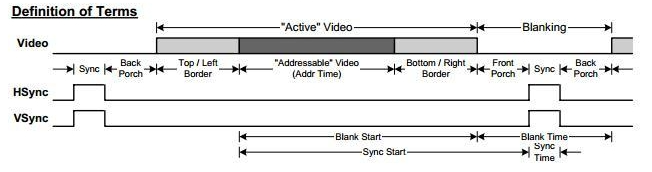

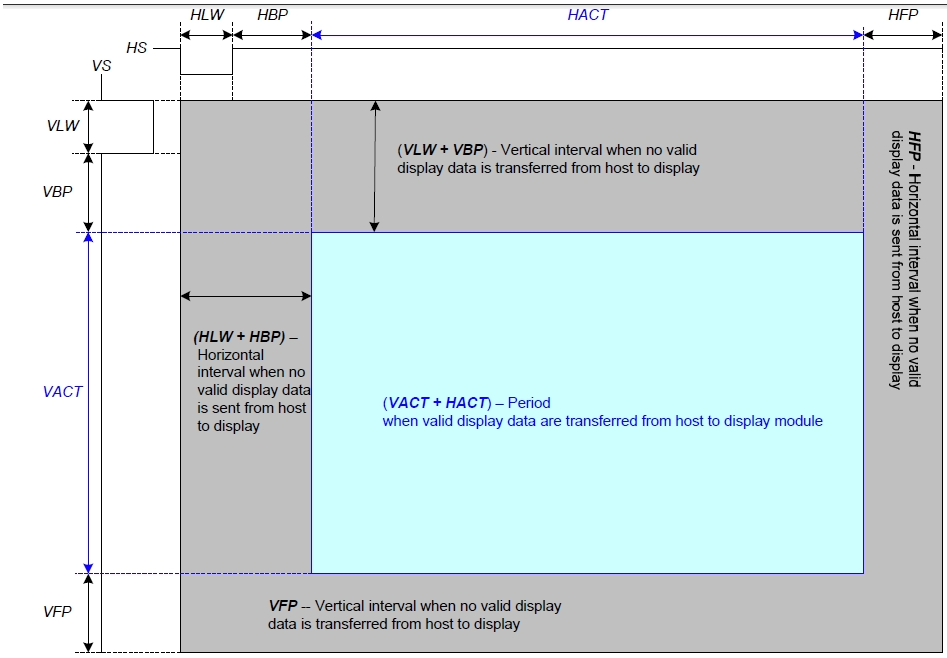

名词解释:

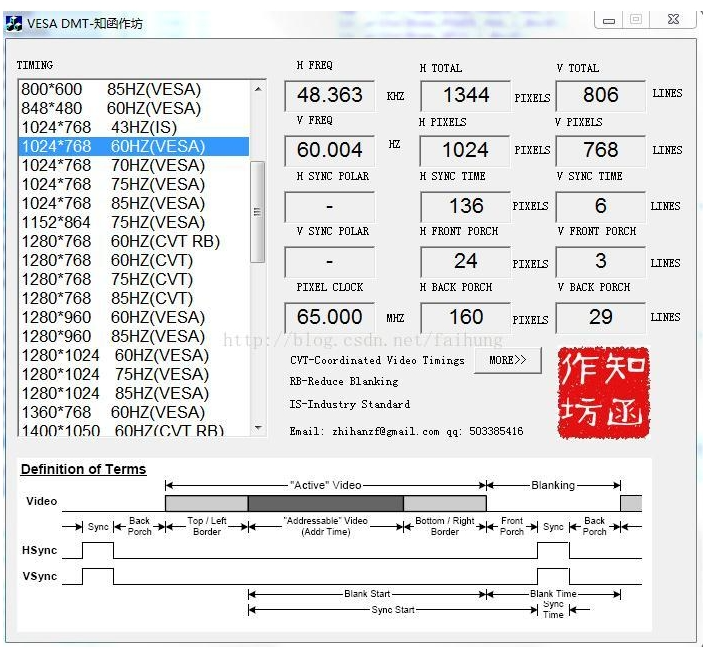

H Total， Htotal = H Pixels + H Sync time + H Front Porch + H Back Porch

H Pixels，一行中有效的像素

H Sync time，
行同步前沿宽度，即从行有效的像素结束到行同步开始的像素。
表示水平同步信号的宽度，用VCLK计算。

H Front Porch，
表示一行的有效数据结束到下一个水平同步信号开始 之间的VCLK的个数。

H Back Porch，
表示从水平同步信号开始到一行的有效数据开始之间的VCL的个数。

H Freq，
水平帧率

H Sync Polar，
水平极性

————-

V Total，
Vtotal = V Pixels + V Sync time + V Front Porch + V Back Porch

V Pixels，
一场中有效的像素

V Sync time，
场同步前沿宽度，即从场有效的像素结束到场同步开始的行数（像素）。
表示垂直同步脉冲的宽度，用行数计算。

V Front Porch，
表示在一帧图像结束后，垂直同步信号以前的无效的行数。

V Back Porch，
表示在一帧图像开始时，垂直同步信号以后的无效的行数。

V Freq，
垂直帧率

V Sync Polar，
垂直极性

————-

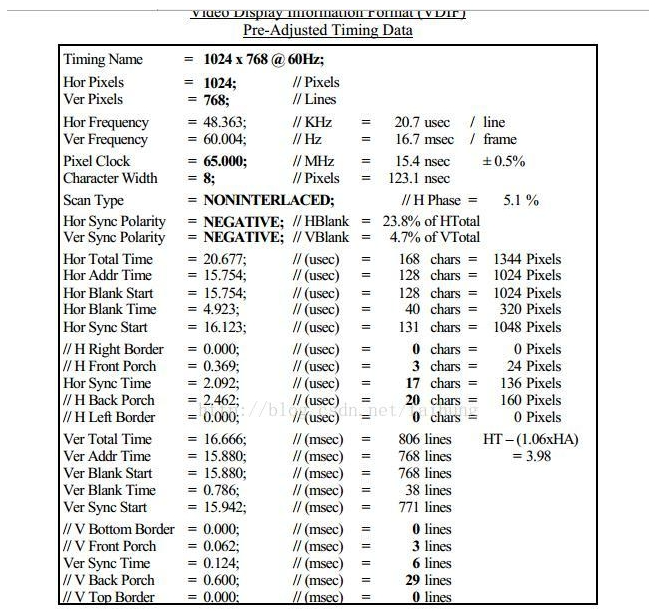

一些计算方式：

Pixel Clock:
像素时钟频率 = Htotal*Vtotal*Vfreq，即 1344*806*60 = 64,995,840 ≈ 65.000 Mhz

1/H Freq(水平一行所用的时间) = 1/48363 = 2.0691082143596110076557003931306e-4 秒

1/V Freq(每一场所用的时间) = 1/48363 * 806 行 = 0.01666563281847693484688708310072 秒 ≈ 16.67 ms

即
V Freq = 1 / 0.01667 = 59.988002399520095980803839232154 ≈ 60 hz
V Freq = H Freq/Vtotal = 48363 / 806 = 60.0037220843672456575682382134 ≈ 60.004hz

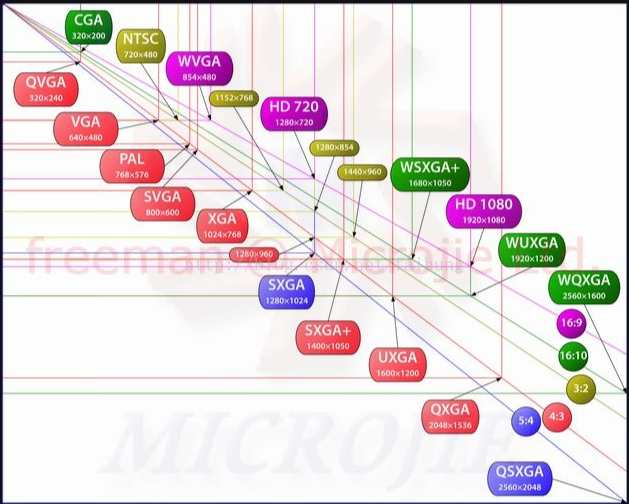

VESA分辨率标准对比图
