芯片介绍-RK3308微处理器

四核 64 位高性能核心板

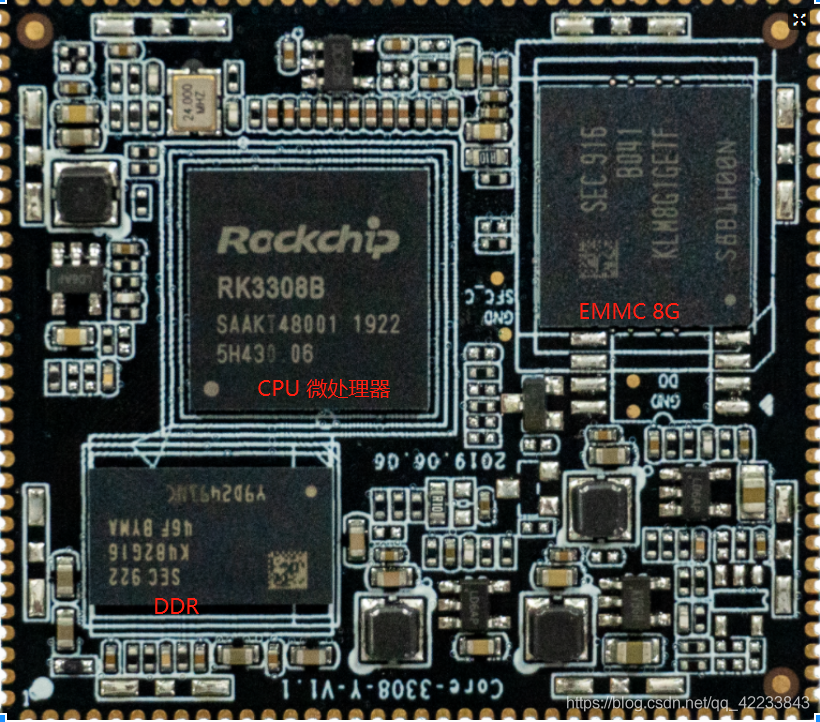

Core-3308Y核心板（或者Core-3308BY）采用Rockchip专用IoT处理器RK3308B，基于 ARM 四核 64 位 Cortex-A35 内核，主频 1.3GHz，集成高性能 Codec 和 Hardware VAD，直接支持最大 8 通道 MIC 阵列+回采，可快速应用于 IoT 智能物联网、智能语音识别、人机界面、工业控制、智能机器人等领域。

Hardware VAD：
1）为了便于硬件 vad 设备开关，系统添加”vad switch”控件来控制 vad 开关
2 )软件 vad 线程读取 kernel 算法检测的静音 frame 值来判断是否进入休眠

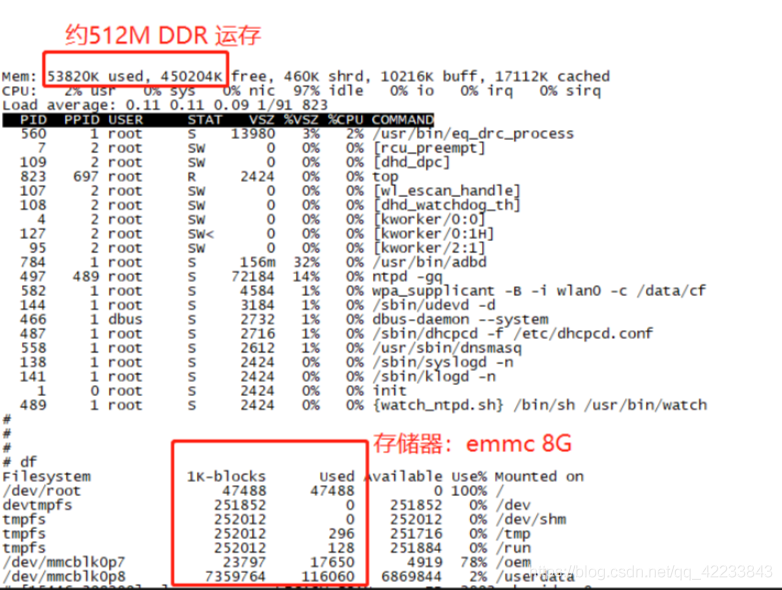

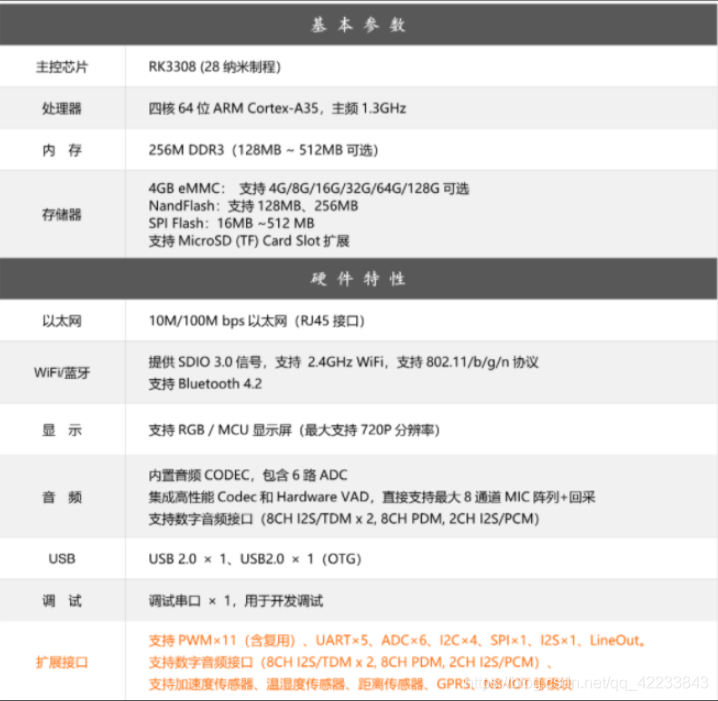

产品参数

微处理器、特性
四核ARM Cortex-A35 CPU
ARM架构 v8-A指令集
ARM Neon高级SIMD(单指令，多数据)支持加速
媒体和信号处理计算
ARMv8 加密扩展
256KB统一系统L2缓存
包括VFP v4硬件，以支持单精度和双精度操作
集成32KB L1指令缓存，32KB L1数据缓存，4路集关联
TrustZone技术支持
独立的电源域支持CPU核心系统内部的电源开关和
根据不同的应用场景，外部开启/关闭
PD_A35_0:第1个Cortex-A35 + Neon + FPU + L1 I/D缓存
PD_A35_1:第二Cortex-A35 + Neon + FPU + L1 I/D缓存
PD_A35_2: 第三 Cortex-A35 + Neon + FPU + L1 I/D缓存
PD_A35_3:第四Cortex-A35 + Neon + FPU + L1 I/D缓存
一个隔离的电压域来支持DVFS

电源管理应该是有2种
一种选择PMIC由软件分配电源管理单元
另一种为硬件工程师设计电源管理

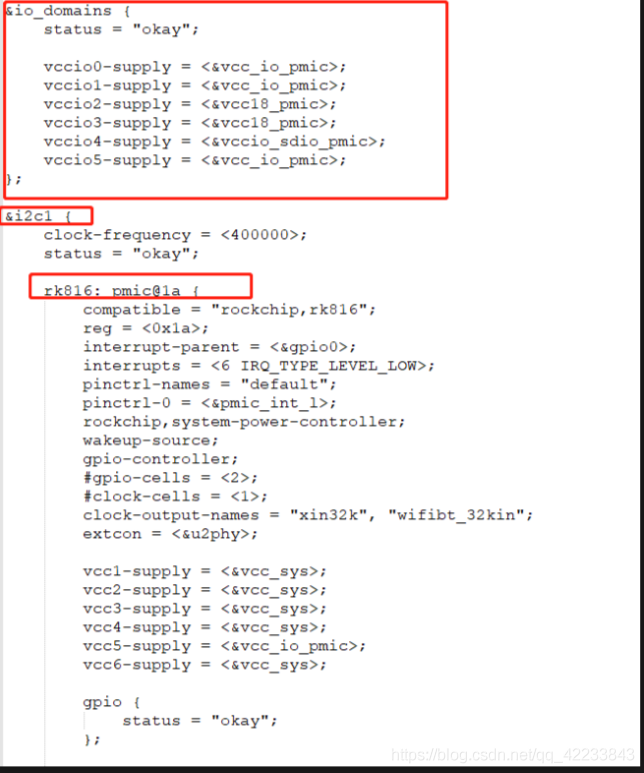

PMIC：
RK816是一种复杂的电源管理集成电路(PMIC)，适用于锂离子聚合物电池驱动的多核系统应用，或由5V输入来自usb端口或形成适配。RK816可以提供一个完整的电源管理解决方案，只有很少的外部组件。
mcuzone3308开发板便用了

系统组件
时钟和复位装置
一个时钟输入为24MHz的振荡器
支持时钟门控控制个别组件
支持整个芯片的全局软复位控制，也支持每个芯片的单独软复位组件

PMU(电源管理单元)
2个独立的电压域(CORE_VDD/LOGIC_VDD)
4个独立的cpu电源域，可根据软件进行上下电操作
不同的应用场景
多种可配置的工作模式，通过不同的频率或节省电力
自动时钟门控控制或电源域开/关控制

计时器
6个64位定时器，用于非安全应用程序，具有基于中断的操作
6个64位定时器，基于中断的操作为安全应用程序
支持两种操作模式:自由运行和用户自定义计数
支持计时器工作状态可检查

脉宽调制
三个芯片上的4通道PWM控制器，基于中断的操作
可编程的预缩放操作总线时钟，然后进一步缩放
嵌入式32位计时器/计数器设施
支持捕获模式
提供参考模式和输出各种占空比波形
支持连续模式或一次性模式
每个PWM控制器的最后一个通道的红外应用优化

watchdog
32位看门狗计数器
计数器从预设值倒数到0，以指示a的发生
超时
当超时发生时，WDT可以执行两种操作:
系统复位
首先生成一个中断，如果这个中断没有被服务程序清除
第二次超时发生的时间，然后生成系统重置
可编程序复位脉冲长度
共定义16个主超时时间范围
中断控制器
支持4个PPI中断源和89个SPI中断源的不同输入
组件
支持16个软件触发中断
两个中断输出(nFIQ和nIRQ)分别为每个Cortex-A35，都是低级的敏感
为每个中断源支持不同的中断优先级，它们总是如此
软件可编程

DMAC
DMAC[DMA是Direct Memory Access的缩写。其意思是“存储器直接访问”
基于DMA的微代码编程
定的指令集为DMA传输编程提供了灵活性
支持链表DMA功能，完成散聚传输
支持内部指令缓存
嵌入式DMA管理器线程
支持数据传输类型与内存到内存，内存到外设之间的传输，
peripheral-to-memory
使用中断输出信号的各种DMA事件的发生
每个通道和不同的中断输出之间的映射关系是
软件可编程
外围系统的两个嵌入式DMA控制器
DMAC0特性,
共6个频道
外设对硬件的要求
2中断输出
双APB从接口的注册配置，指定为安全和
不安全的
支持TrustZone技术和可编程的安全状态为每个DMA
通道
DMAC1特性,
共8个频道
外部设备的硬件请求
2中断输出
双APB从接口的注册配置，指定为安全和
不安全的
支持TrustZone技术和可编程的安全状态为每个DMA通道

MDK3308 核心板
基于 Rockchip 瑞芯微的 RK3308。RK3308 是 2018 年初推出的一款高性能四核 64 位
Cortex-A35 应用处理器，针对语音交互、音频输入输出处理、数字多媒体应用场景而设计。集成了丰富的音频接口，
包括 I2S，PCM，TDM，PDM，SPDIF，HDMI ARC 等。RK3308 支持 DDR2/DDR3/3L/LPDDR2，并有一个集成 64MB DDR2
的 RK3308G 版本。主要特点有：
1，ARM v8-A 架构的四核 64 位 Cortex-A35 CPU，主频高达 1.3GHz，配合 PMU 可支持 DVFS 动态调频；
2，支持 ARM Neon SIMD engine 指令加速引擎
3，集成 VFP v4 硬件浮点协处理器；
4，支持 NAND，eMMC，SPI Nor/NAND，SD 卡启动；
5，最高支持 RGB666 的图像输出处理 VOP(即 LCDC 液晶控制器)，注意 VOP 和 MAC 有复用冲突；
6，集成 Audio Codec，可以直接输出音频(Headphone output)；
7，支持 SDIO3.0，可用于外接 wifi/BT 模组；
8，集成 10/100 MAC 以太网控制器(与 VOP 的部分引脚复用)；
9，集成 1 个高速 USB 2.0 OTG 和 1 个高速 USB 2.0 HOST
10，3xSPI，4xI2C，5xUART(有较为严重的复用情况，实际可使用数量视外设分配)；
11，ADC 以及基于 ADC 的温度传感器；
12，用于加密应用的 OTP 存储器；
13，0.65mm 球间距的 TFBGA355 封装
MDK3308-EK 开发板基于 MDK3308 核心板，引出了尽可能多的外设，方便用户评估测试 RK3308 平台。开发板主
要有以下硬件资源：
1，5V 直流电源输入，不配屏的话只需 1A 电流适配器即可，如果配 7 寸屏则建议用 1.5A 甚至 2A 的电源适配器；
2，SD 卡接口，请注意 SD 卡和 UART2_M1 引脚有复用，而 UART2_M1 是默认的系统调试串口，如果要使用 SD 卡接
口，则需要把系统调试接口改到 UART2_M0，我司默认软件配置已经将调试串口输出调到了 UART2_M0，在观察调试信息的时候请注意确认连接；
3，耳机输出接口，采用 3.5mm 立体声耳机输出，RK3308 芯片内置音频编解码器，注意该输出无功放仅用于驱动耳机；
4，拆分的 USB OTG 接口，MicroUSB 和 USB-A 扁座，系统默认将 USB OTG 接口配置为了 Device 模式；
5，USB HUB，由于 RK3308 只有 1 个 USB HOST，所以我们通过 SL2.1 USB HUB 芯片进行了 1 扩 4 的设计，其中 1
路已经连接了 LAN9500 即 USB 转 LAN 有线网络，另外 3 路以 USB-A 扁座的形式引出，可用于扩展 USB 转串口、U 盘、
USB WiFi 等外设；
6，有线以太网，从 USB 扩展而来的 SR9900 USB 转有线以太网(硬件版本 Rev1.2 开始采用 SR9900，之前为 LAN9500)；
7，RGB666 液晶屏接口，可选配 1024×600 分辨率 7 寸液晶屏，并带电容触摸；
8，调试串口，基于 CH340G 芯片，可通过短路帽选择连接 UART2_M0 或 M1，注意默认波特率为 1.5Mbps；
9，5 个 ADC 按键， 其中 K3 为 Recovery；
10，Reset 复位键和 PWRON 电源键，当连接了外部锂电池后可以通过 PWRON 按键来实现开关机；
11，电池和 NTC 插针，可用于连接外部锂电池用于后备供电，NTC 用于监测锂电池温度，可不接；
12，SDIO WiFi 和 BT 一体模块，AP6255，选配；
13，3 路 2mm 引脚间距 4 针 TTL 串口，UART0，UART1，UART4；
14，2 路 2mm 引脚间距 4 针 TTL I2C 接口，I2C1 和 I2C3；
本文档用于介绍 MDK3308-EK 开发板的烧写和测试流程，方便用户快速上手
————————————————
